자바라대문 V앵글 바퀴·브래킷 교체

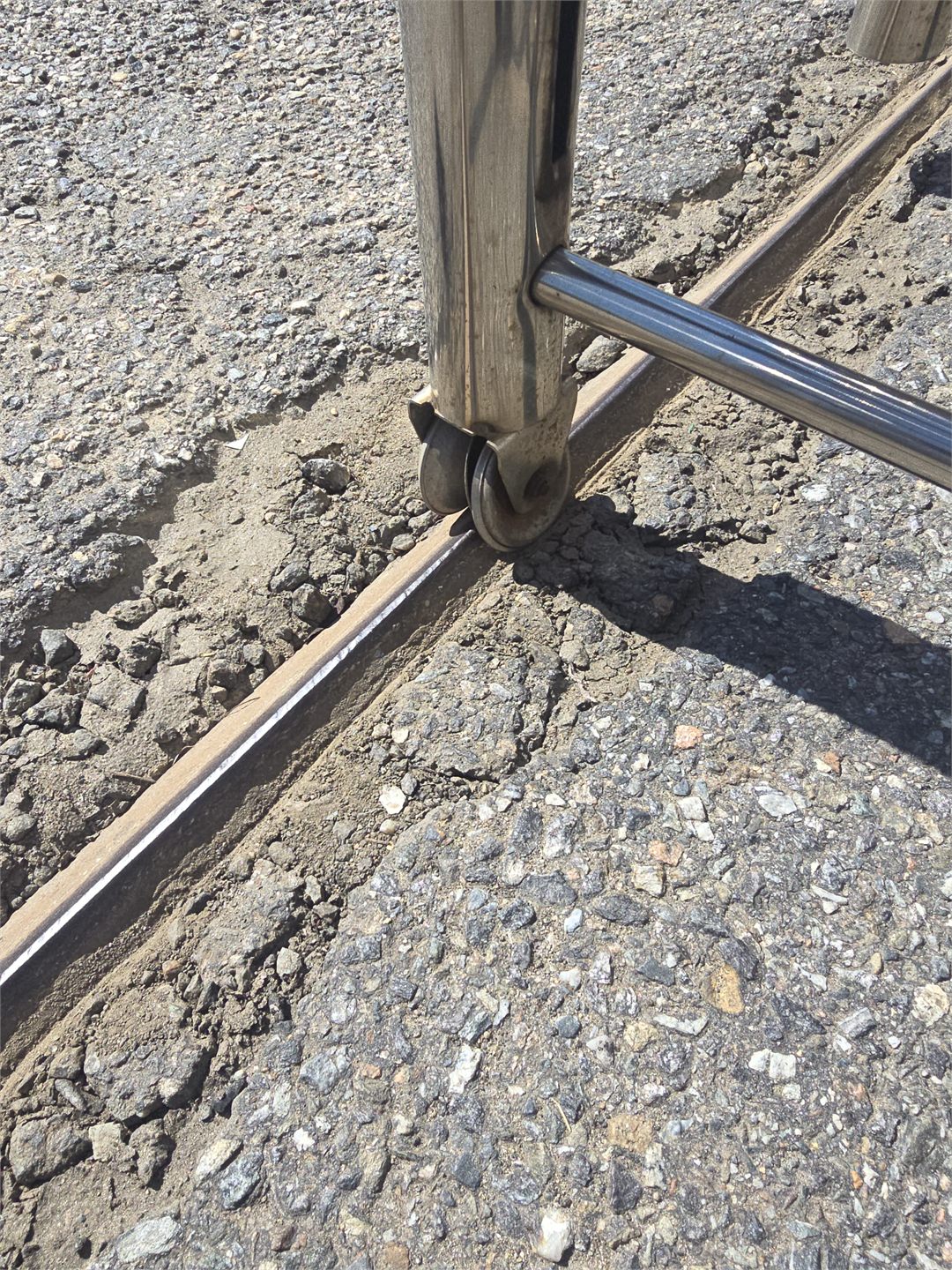

시공 전 · 시공 후

작업 내용

바퀴만 갈면 되는 줄 알고 부르셨는데, 도착해 보니 바퀴를 잡아주는 브래킷이 함께 삭아 있었습니다. 축이 들어가는 구멍이 원형에서 타원으로 늘어난 상태라 새 바퀴를 끼워도 바로 기울어질 조건이었습니다.

이런 현장에서 브래킷을 그대로 두고 바퀴만 갈면, 새 바퀴가 비스듬히 눌리면서 한쪽 면만 닳는 편마모가 곧바로 다시 시작됩니다. 몇 달 뒤 같은 증상으로 다시 부르시게 되는 전형적인 경우입니다.

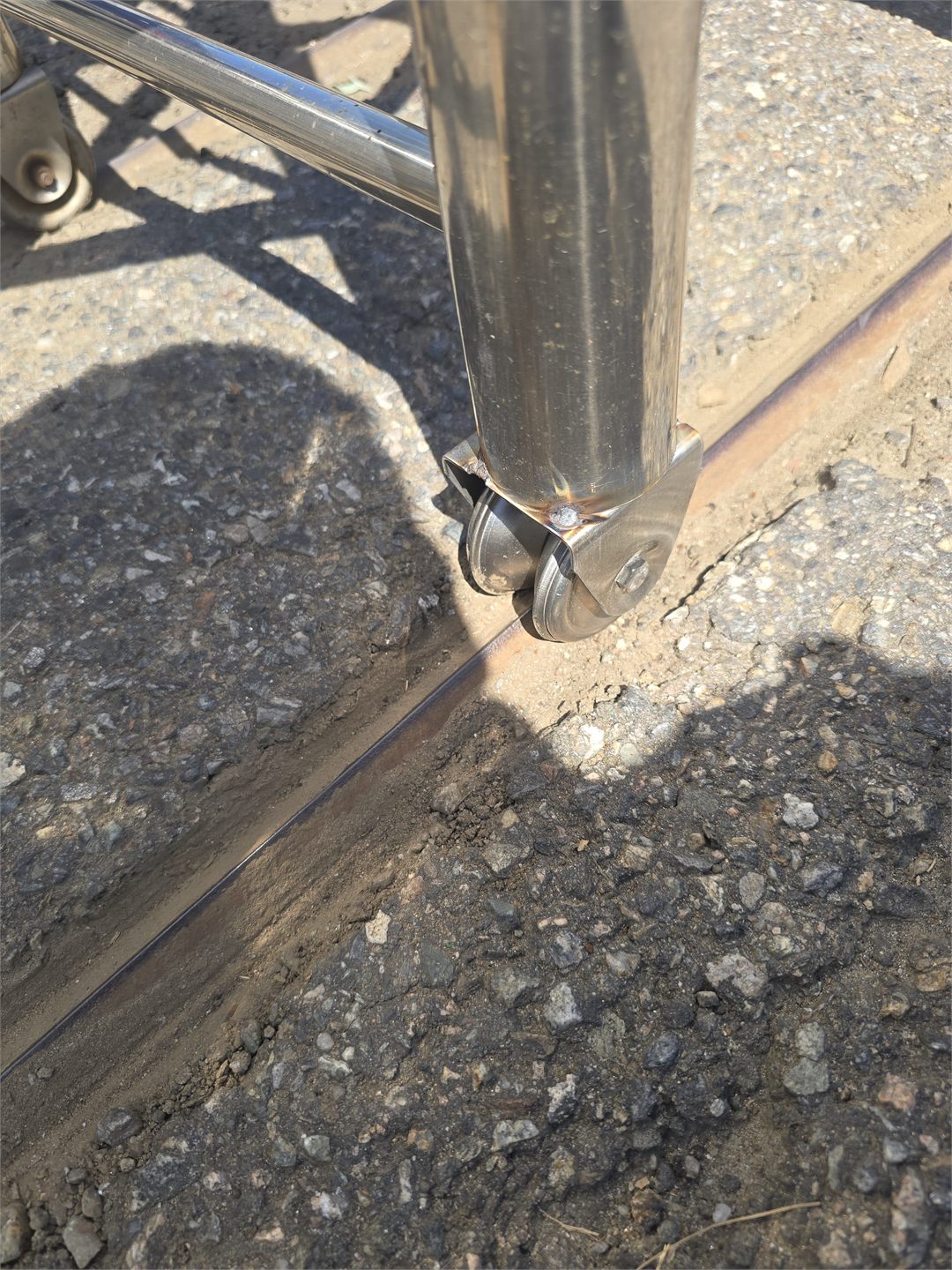

기존 브래킷을 제거하고 스테인리스로 브래킷을 새로 만들어 다리에 직접 용접했습니다. 시공 후 사진에서 다리 아래쪽에 보이는 열 자국이 용접부입니다. 그 위에 레일 능선 각도에 맞는 V홈 바퀴를 장착했습니다.

레일 주변 노면이 깨져 자갈이 드러난 상태라, 이물이 홈에 계속 들어갈 조건임을 함께 말씀드렸습니다. 노면 보수는 이번 작업 범위에 넣지 않았습니다.
