벽돌 아치 출입구 자바라대문 찌그러짐 수리

시공 전 · 시공 후

작업 내용

여섯 사례 중 손상이 가장 컸던 현장입니다. 선단 아치가 파손되면서 그 뒤 X링크까지 딸려 휘어, 문이 스스로 서 있지 못하고 각목으로 받쳐 둔 상태였습니다. 이 상태에서는 열지도 닫지도 못합니다.

먼저 어디까지가 손상이고 어디부터가 건전한 부분인지 경계를 찾았습니다. 링크는 한 곳이 휘면 인접 링크가 따라 눌리기 때문에, 눈에 보이는 것보다 한두 칸 더 들어가 절단선을 잡아야 나중에 간격이 맞습니다.

선단 아치 프레임을 새로 벤딩해 만들고, 휜 링크 구간을 잘라내 같은 두께의 링크판으로 교체했습니다. 링크는 가용접 상태에서 접힘 간격을 자로 재어 편차를 확인한 뒤 본용접했습니다.

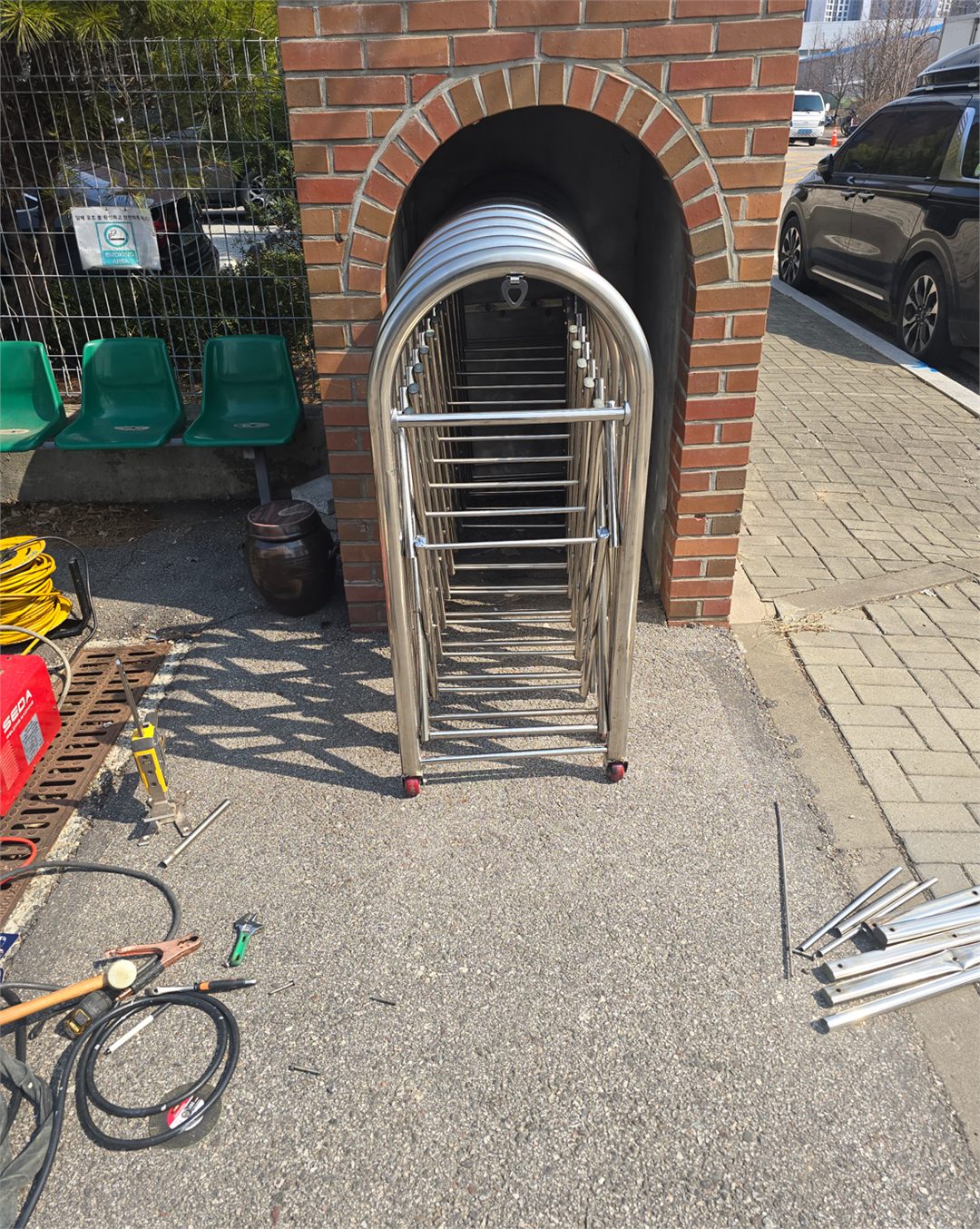

하단 바퀴도 손상돼 있어 함께 신설했습니다. 시공 후 사진 오른쪽에 보이는 것이 제거한 손상 부재입니다. 문 전체를 새로 하지 않고 이만큼의 부재 교체로 원래 동작을 되찾았습니다.
