자바라대문 선단 프레임 찌그러짐 수리

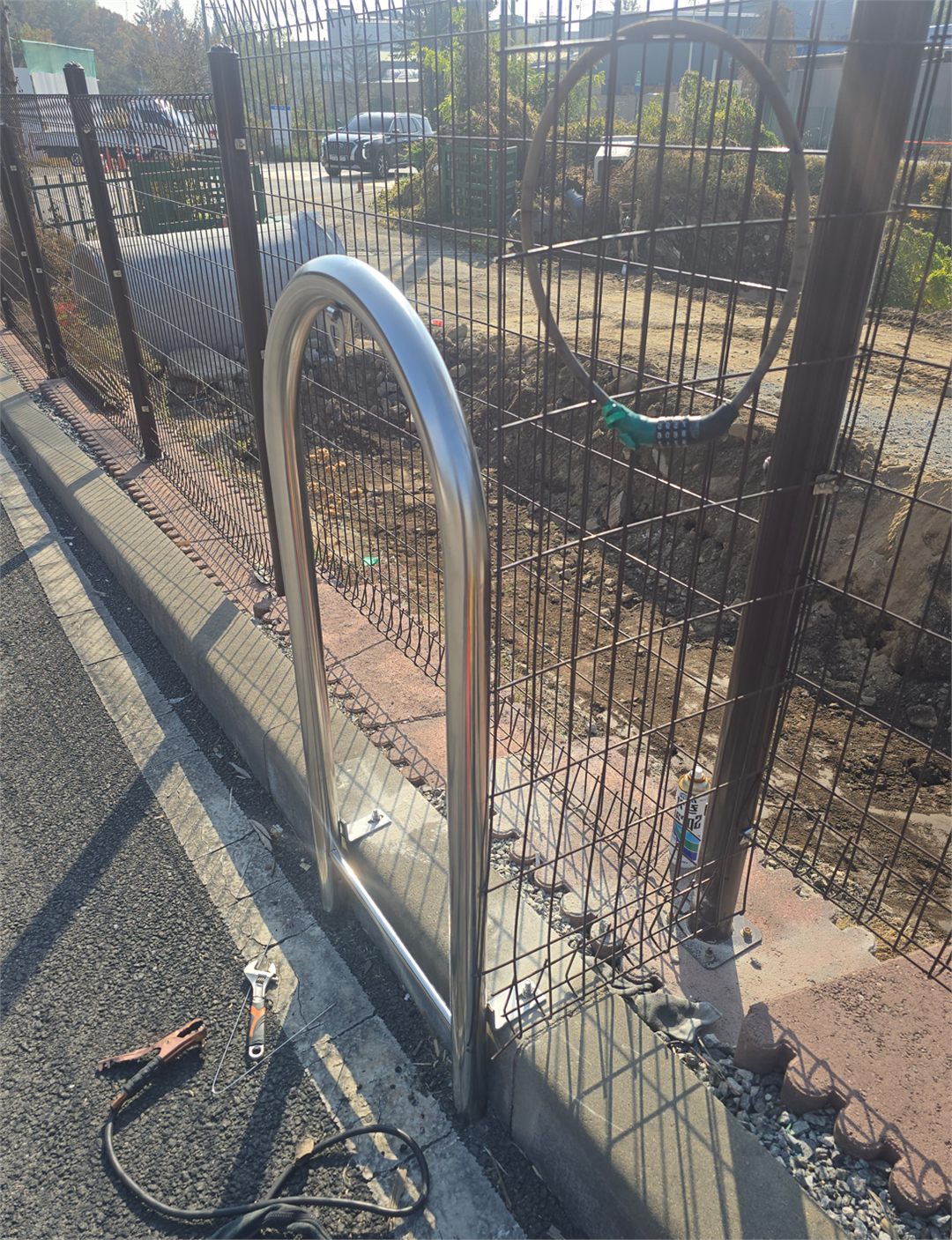

시공 전 · 시공 후

작업 내용

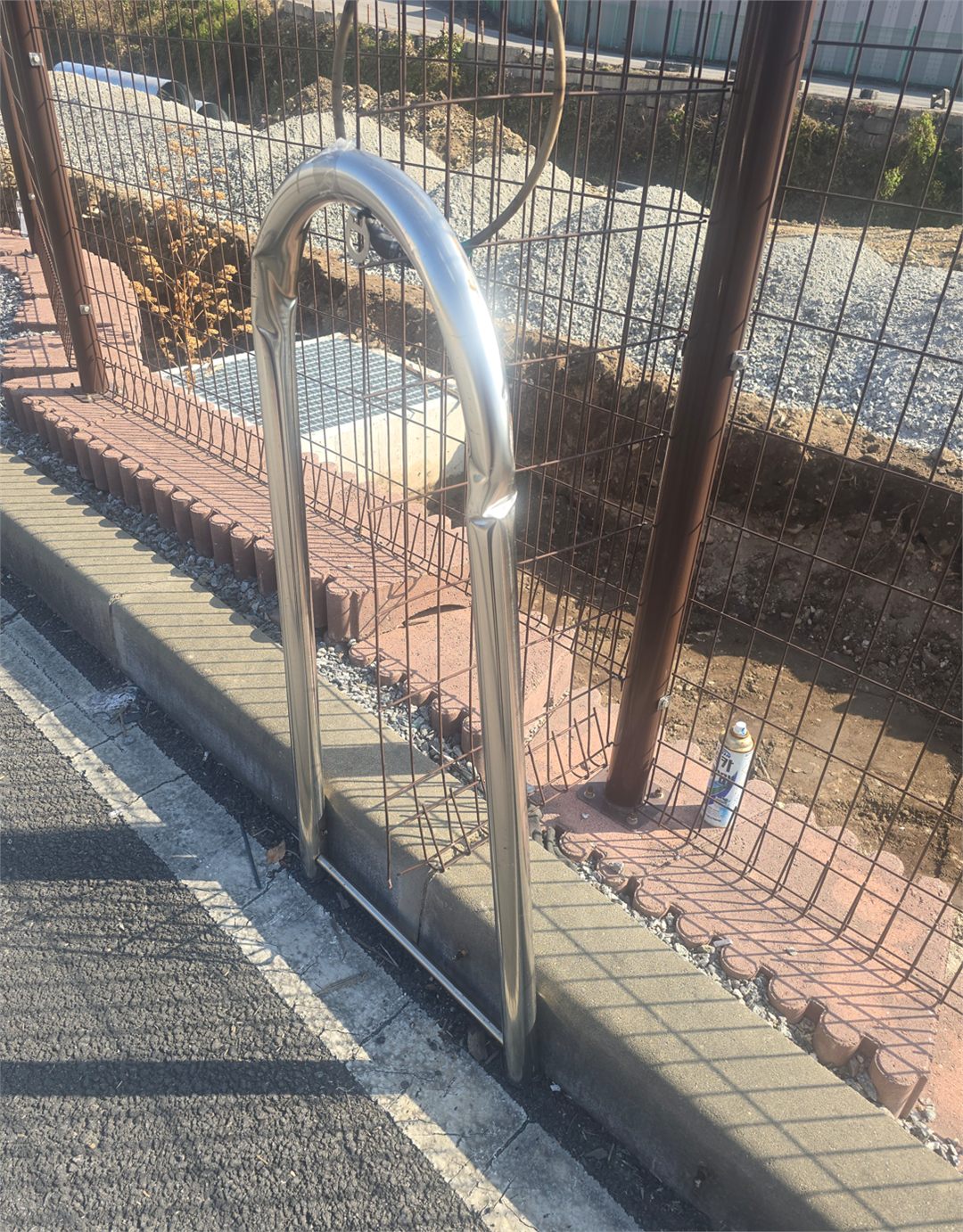

시공 전 사진의 아치 상부를 보면 파이프가 한 지점에서 안쪽으로 꺾여 들어가 있습니다. 충돌 손상의 전형적인 형태로, 꺾인 자리를 기준으로 위아래 곡선이 모두 틀어져 문이 문틀에 안 맞는 상태였습니다.

이런 손상은 문 전체를 새로 하지 않아도 됩니다. 손상은 아치 상부 한 구간에 국한돼 있었고 나머지 파이프와 링크는 건전했기 때문에, 꺾인 구간만 잘라내고 같은 지름의 스텐 파이프를 같은 반경으로 벤딩해 이어 붙였습니다.

곡선 부재는 각도가 조금만 어긋나도 이어 붙인 자리가 표시 납니다. 기존 아치 반경을 실측해 벤딩하고, 가용접 상태에서 문을 닫아 문틀과의 맞물림을 먼저 확인한 뒤 본용접했습니다.

용접부는 그라인딩과 연마로 결을 맞춰 이음매가 눈에 띄지 않게 마감했습니다.
