자바라대문 V앵글 레일 휨 수리

시공 전 · 시공 후

작업 내용

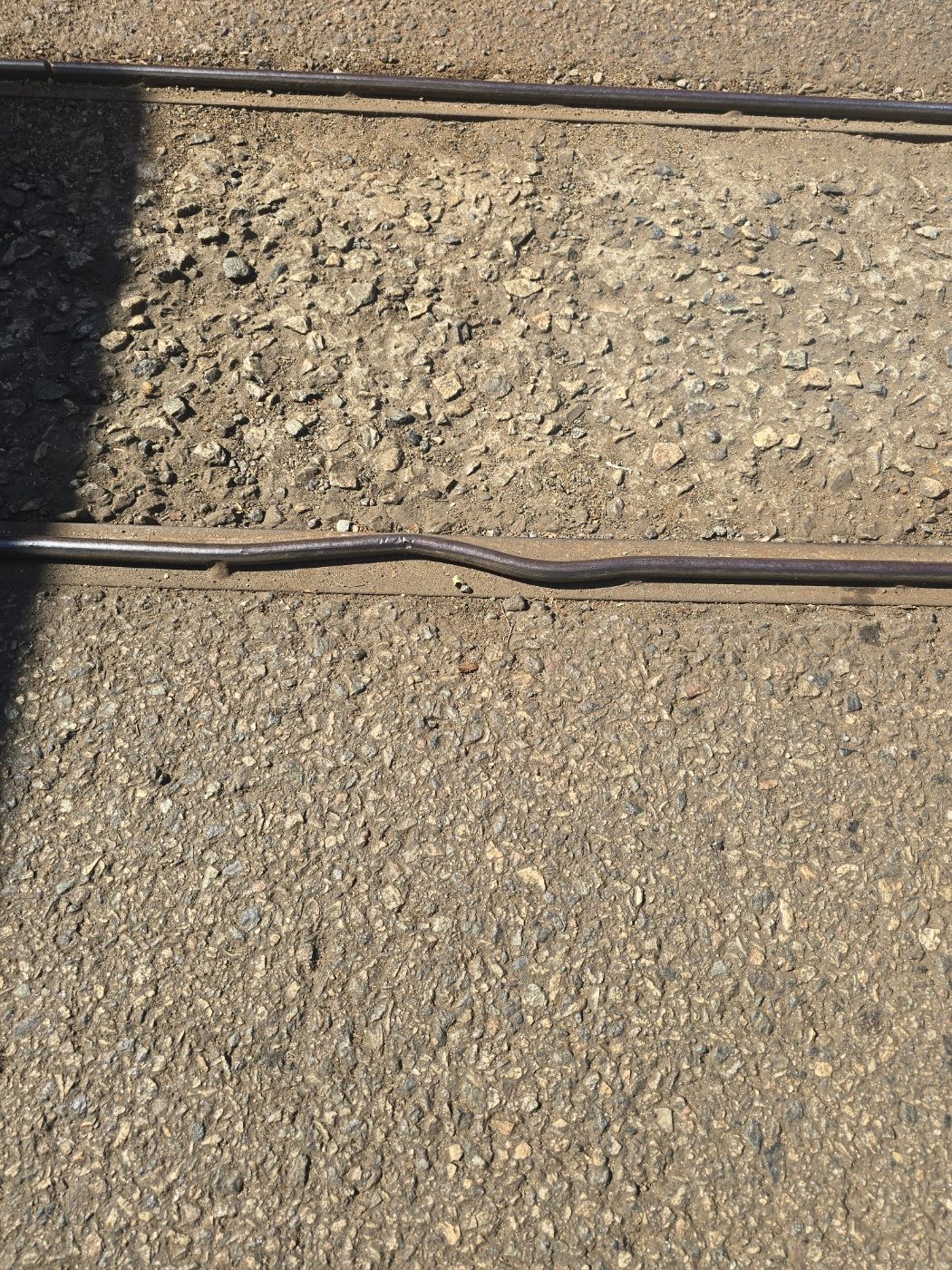

시공 전 사진의 아래쪽 레일을 보면 가운데가 옆으로 밀려 S자를 그리고 있습니다. 위쪽 레일은 곧은데 아래쪽만 휘어서, 두 레일 간격이 그 구간에서만 벌어진 상태였습니다.

레일 휨은 바퀴 문제로 오인하기 쉽습니다. 이 현장도 바퀴를 두 번 갈았는데 같은 자리에서 또 걸린다고 부르신 건이었습니다. 이탈이 늘 같은 지점에서 반복되면 부품이 아니라 레일을 먼저 봐야 합니다.

원인은 차량이 레일을 비스듬히 밟고 지나가며 옆으로 밀어낸 것이었습니다. 레일 전체를 갈 필요는 없어서 휨 구간만 잘라 직선으로 잡고 맞대기 용접한 뒤, 바퀴가 턱을 넘지 않도록 이음부를 그라인딩으로 평탄하게 갈아냈습니다.

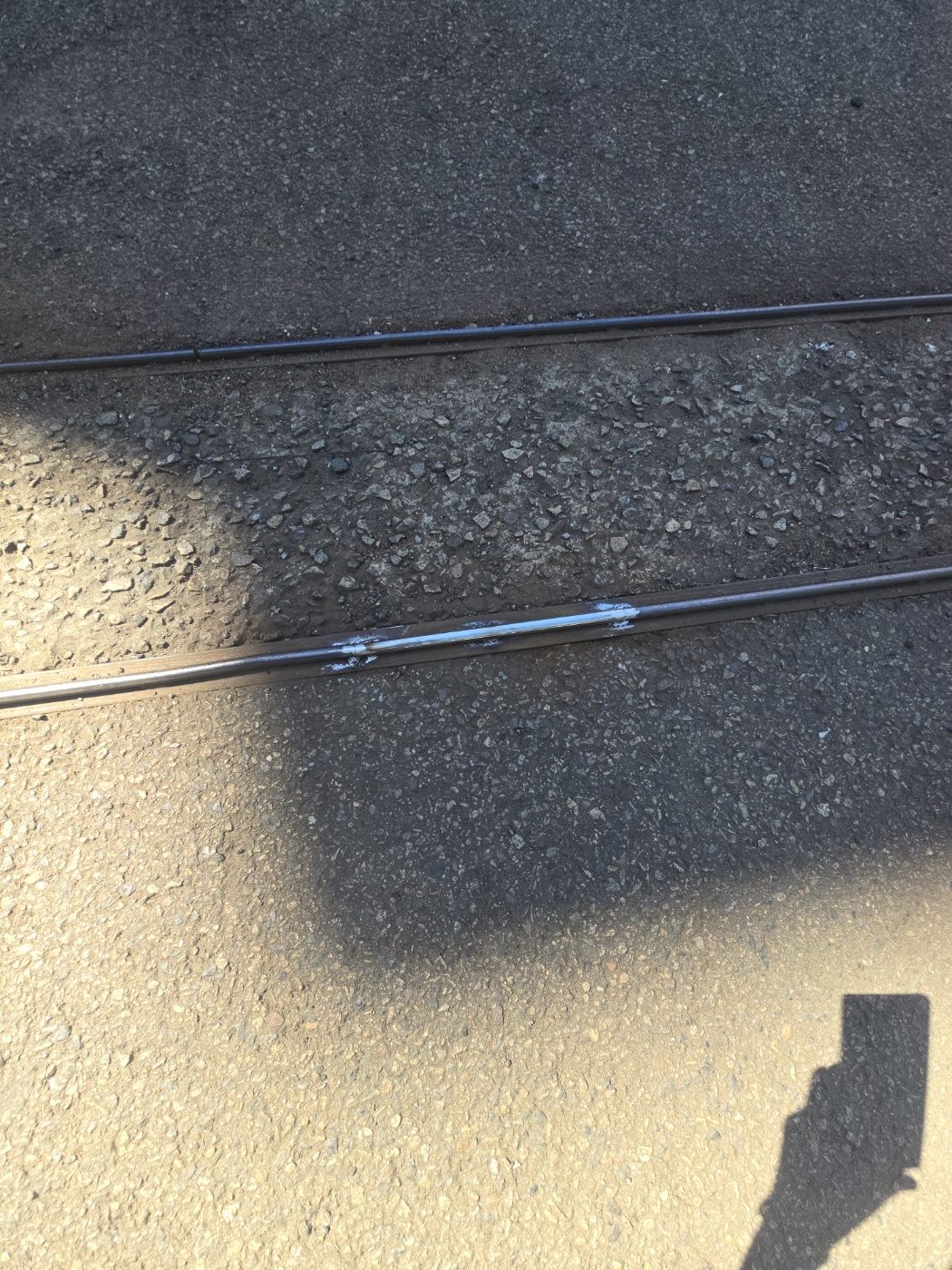

시공 후 사진에서 아래쪽 레일에 밝게 보이는 부분이 용접하고 갈아낸 자리입니다. 두 레일이 다시 나란해진 것을 확인하실 수 있습니다.
