스텐 자바라대문 거푸집 찌그러짐 교체수리

시공 전 · 시공 후

작업 내용

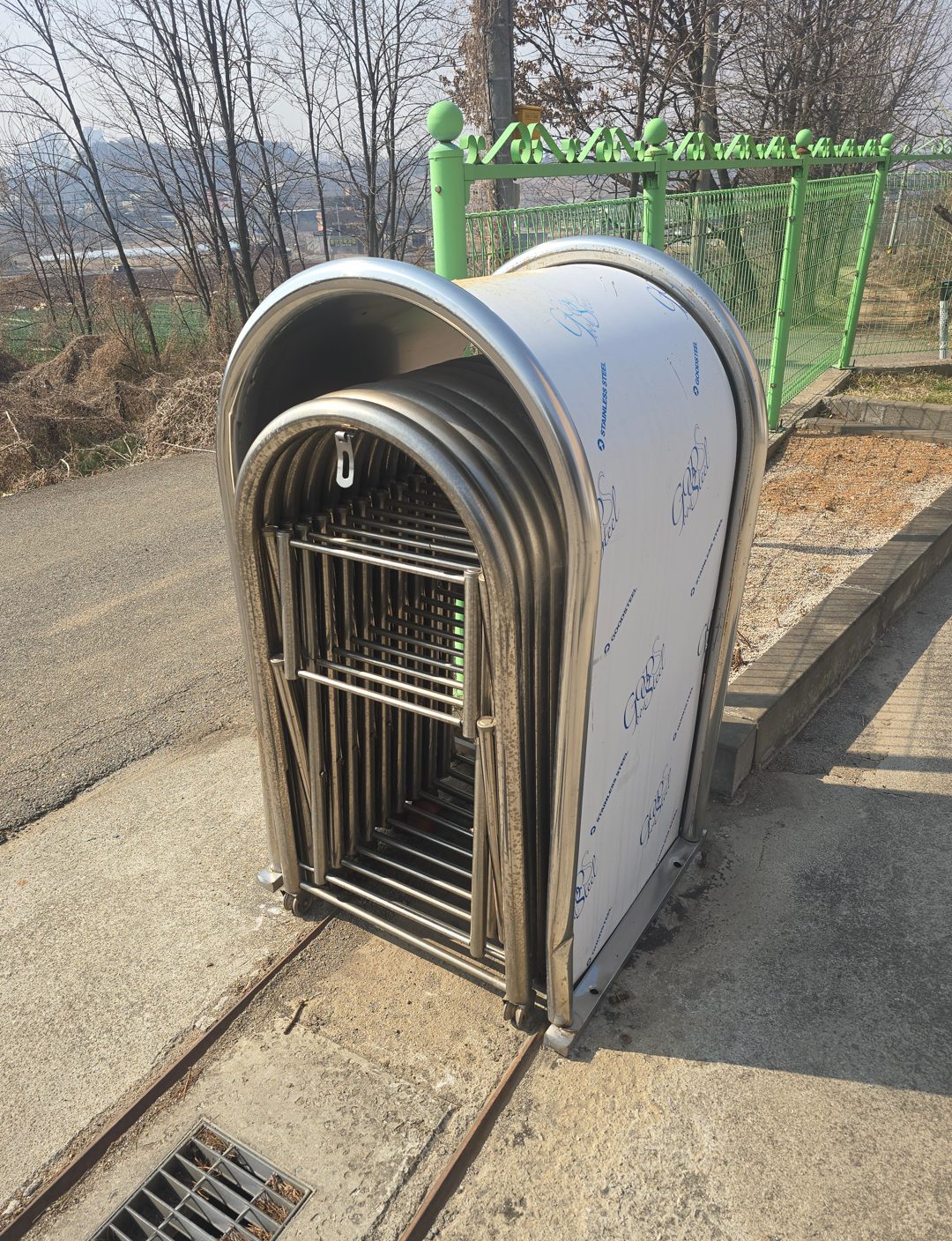

선단(맨 앞) 거푸집은 문을 밀 때 손이 닿고 무언가에 부딪히는 자리라 가장 먼저 상합니다. 이 현장도 선단 아치가 안쪽으로 눌리면서 그 뒤 링크가 움직일 공간을 잃어, 문이 끝까지 접히지 않는 상태였습니다.

휜 파이프를 펴는 방법은 쓰지 않았습니다. 한 번 접힌 스텐 파이프는 그 자리가 늘어나 있어 펴도 강도가 돌아오지 않고, 곧 같은 자리에서 다시 휩니다. 손상 구간을 잘라내고 같은 지름·두께의 STS 파이프를 벤딩해 새로 만들어 넣었습니다.

스텐은 열이 몰리면 변형과 변색이 생기므로 아르곤 용접으로 열을 나눠 넣고, 용접부는 기존 헤어라인 방향에 맞춰 연마했습니다. 교체 후 접힘·펴짐을 전 구간 반복 시험해 링크 간섭이 없는 것을 확인하고 마쳤습니다.

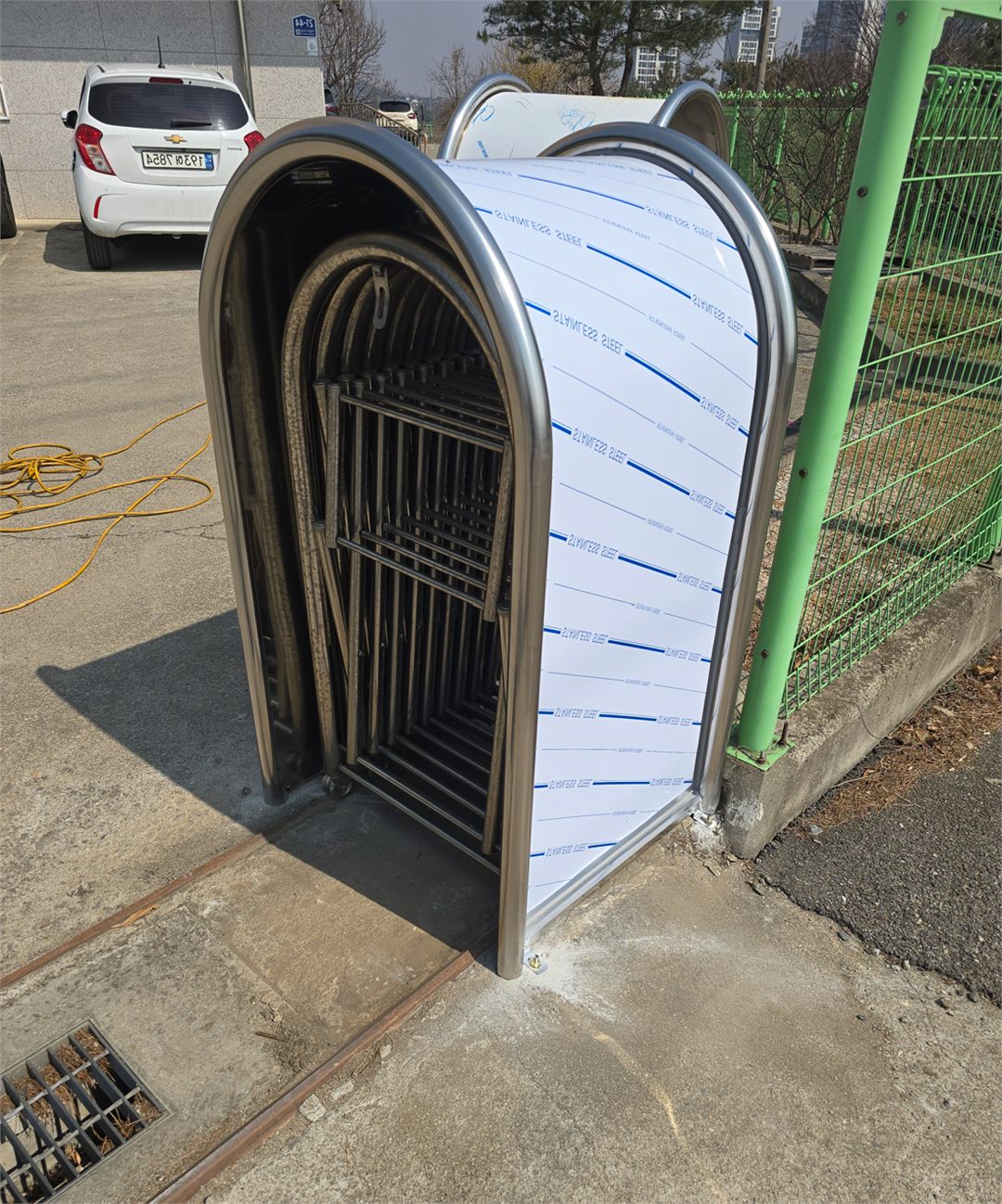

시공 후 사진의 흰 면은 새로 넣은 판재의 보호 필름으로, 인계 시 제거합니다.
